alfanumeryczny wyswietlacz LCD (na sterowniku hd44780)

w tym artykule:

• 1. połączenie zasilania
• 2. Sterowanie
• 3. źródła

wyswietl calość na jednej stronie, lub pobierz: pdf

połączenie zasilania

Do prawidłogego podłączenia zasialania potrzebujesz:

• zródła zasilania 5V(np 4 lekko rozładowane bateriaAAA)
• potencjometru montarzowego 10kOM [do regulacji kontrastu-WYMAGANE]

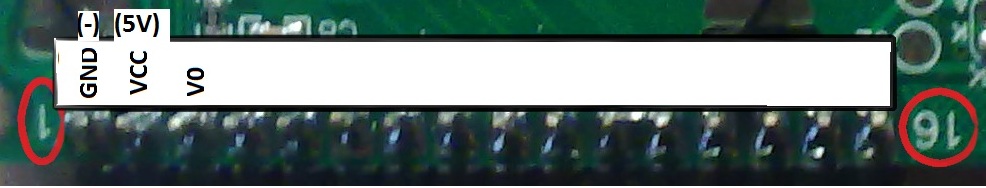

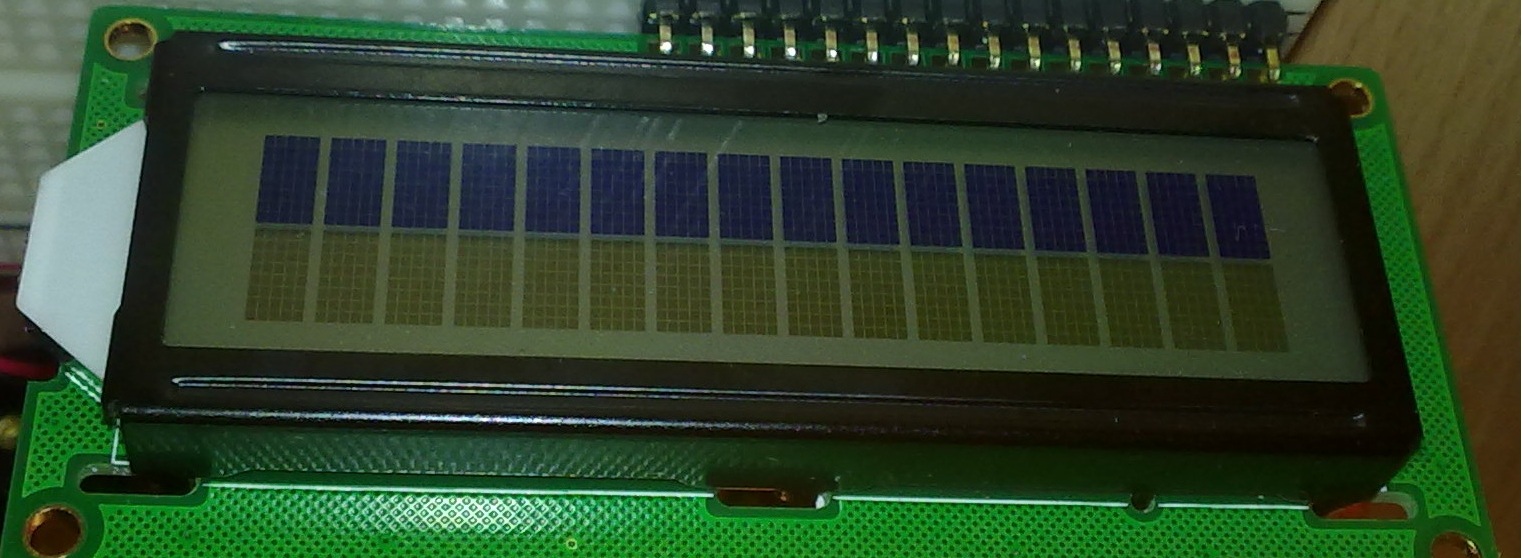

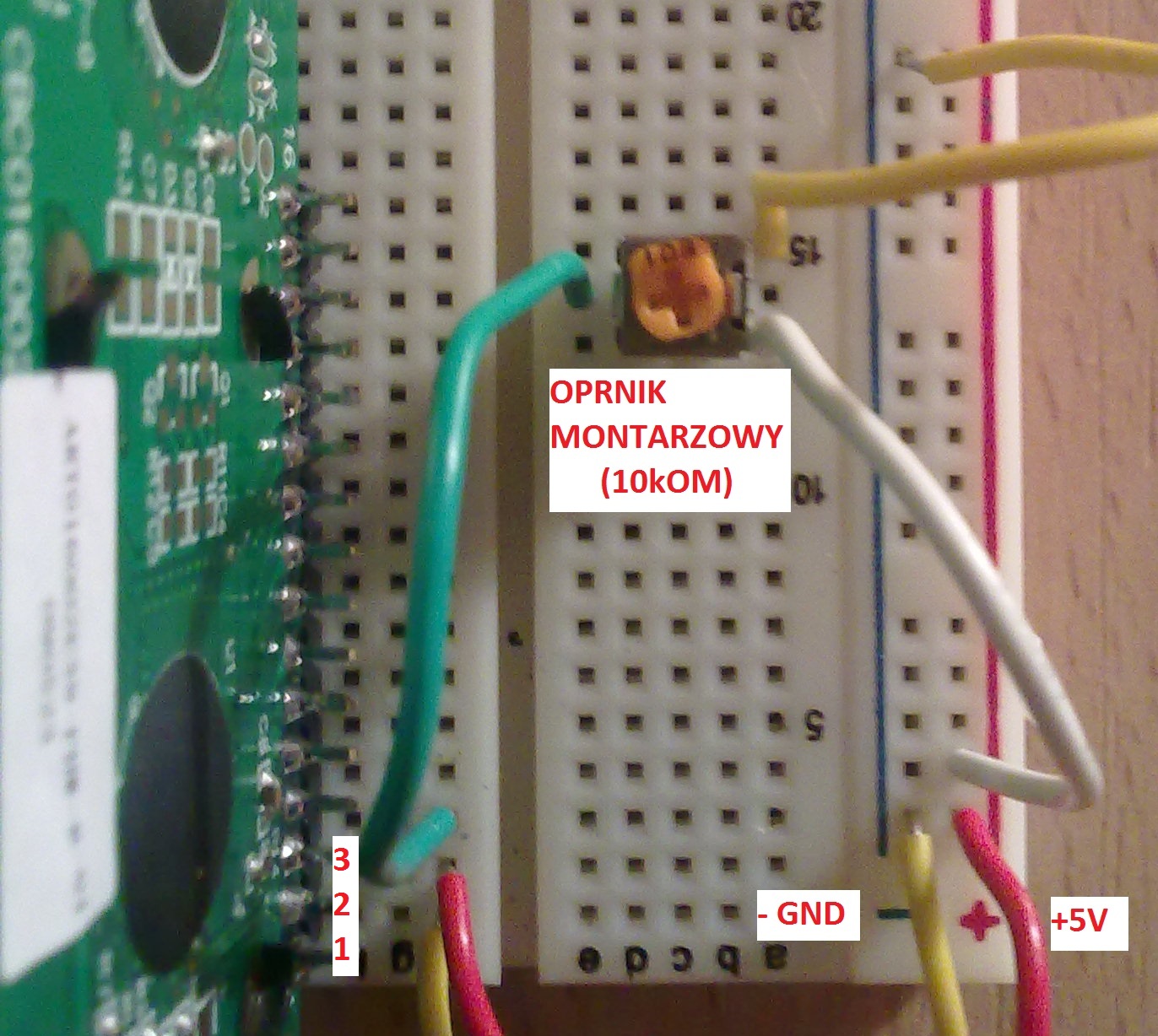

Pin out połączenie zasilania: prawidlowe połączenie zasilania:(lekko za mocny kontrast) strony [1] [2] [3] czytaj dalej...
